Pompa verticale dei residui
>
|
| Luogo di origine | Sichuan, Cina |
| Marca | horizontal-slurrypump.com |
| Certificazione | ISO9001 |
| Numero di modello | OEM |
| Documento | Brochure del prodotto PDF |

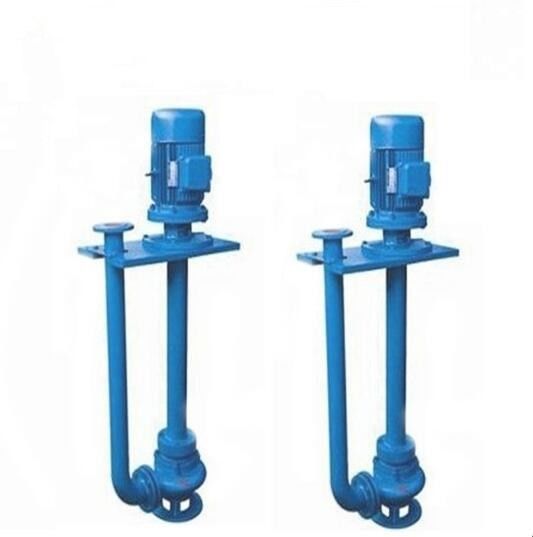

Pompa di estrazione mineraria lunga resistente della sabbia della pompa di asse verticale di servizio della garanzia con la piastra di sostegno
Disegno della struttura
| 1 | Intelaiatura della voluta | 2 | supporto | 3 | Base del motore |
| 4 | Ventola | 5 | Piastra di sostegno sinistra | 6 | Tubo di scarico |
| 7 | Piatto posteriore della fodera | 8 | Sopportare corpo | 9 |
Piastra di sostegno giusta |
Il prodotto riassume
a. le pompe verticali dei residui di ZJL-serie sono pompa centrifuga dei residui di unico aspirazione della singola fase.
b. le pompe di ZJL-serie sono conforme alla teoria dei liquidi bifasi e sono progettate secondo il principio di minimizzazione della perdita totale.
c. La forma geometrica delle sue componenti del passaggio di flusso è adatta a stato di flusso del medium.
d. L'alto materiale di resistenza all'usura, di resistenza della corrosione e di resistenza all'urto è usato affinchè le componenti del passaggio di flusso migliori il tempo di impiego.
Parametro
|
Modello |
Chiara prestazione dell'acqua |
||||
|
Velocità girante n |
Flusso Q |
Testa H |
PA di potere dell'asse |
Η di efficacia |
|
|
150ZJL-A35 |
590-980 |
119-364 |
4.4-17.9 |
3.9-15.3 |
63.1-68.1 |
|
100ZJL-A36 |
970-1480 |
76-239 |
15.3-51.1 |
9.6-32.1 |
54.1-58.9 |
|
80ZJL-A33 |
970-1480 |
42-157 |
8.1-48.6 |
8.7-33.2 |
52.3-56.5 |
|
65ZJL-A38 |
970-1470 |
50-120 |
19.4-52.3 |
6.9-28.8 |
42.7-45.8 |
|
65ZJL-A30 |
960-1470 |
25-98 |
11.1-34.7 |
2.3-13.4 |
43.7-51.9 |
|
50ZJL-A40 |
970-1470 |
21-65 |
16.5-58.3 |
5.5-22.1 |
29.9-34.1 |
|
50ZJL-A36 |
970-1470 |
36-85 |
13.1-42.7 |
4.7-20.7 |
31.2-39.4 |
|
50ZJL-A20 |
910-1440 |
10.8-38 |
4.3-10.7 |
0.4-2 |
31.2-38.6 |
|
40ZJL-A35 |
970-1470 |
15.8-47.6 |
13.6-42.9 |
3.8-14.1 |
27.3-33.8 |
|
40ZJL-A25 |
910-1440 |
6.6-22.9 |
7.2-21.5 |
0.6-2.8 |
26.1-37.6 |
|
40ZJL-A21 |
910-1140 |
6.0-9.5 |
6.8-17 |
0.4-2.6 |
27.9-44.6 |
Immagine e dettagli del prodotto
Disegni di installazione
