Pompa resistente dei residui
>
|
| Luogo di origine | La Cina |
| Marca | horizontal-slurrypump.com |
| Certificazione | ISO |
| Numero di modello | OEM |
| Documento | Brochure del prodotto PDF |

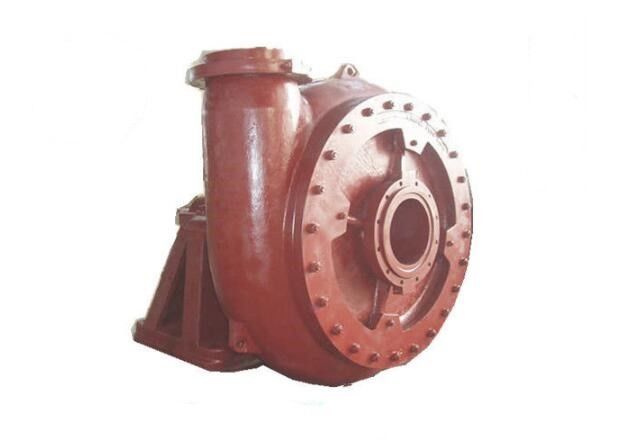

La gomma ha allineato il modello centrifugo 16/14TU della pompa dei residui della miniera di rame - AH
Panoramica del prodotto
1. Tutte le parti di flusso per AH (R) le pompe sono alta lega o gomma del cromo;
2. Il meccanismo del supporto della pompa dei residui è struttura cilindrica, a regolare lo spazio fra la ventola
e fodera anteriore facilmente.
3. Il sigillamento dell'asse può essere guarnizione di imballaggio, guarnizione dell'espulsore e guarnizione meccanica.
4.Discharging può essere posizionato ad intervalli di 45 gradi affinchè tutte le otto posizioni sia adatte alle installazioni e
applicazioni.
5. Tipi di azionamento: Trasmissione a cinghia di V, azionamento del riduttore dell'ingranaggio, azionamento di coppia fluido ed azionamento di conversione di frequenza dispositivi per la pompa dei residui.
6. Ampi parametri, buon NPSH ed alta efficienza.
la pompa dei residui 7.The può essere installata nella serie a più stadi per incontrare la consegna per uso interurbano
Tipo significato
| Tipo significato per la pompa centrifuga minerale dei residui | |
| 16 / 14TU - AH | |
| 16 | Dimensione dell'entrata di pompa (pollice) |
| 14 | Dimensione dello sbocco della pompa (pollice) |
| Il TU | Tipo del sostegno |
| AH | AH pompa dei residui |
| R | Pompa della fodera della R-gomma |
Tavola di prestazione
| MODELLO | ACCOPPIAMENTO PERMISSIBILE MAX.POWER (Chilowatt) |
MATERIALE | ACQUA PULITA PERFORANCE | VENTOLA | |||||||
| FODERA | VENTOLA | Capacità di Q | Testa di H | Velocità | Max. Eff. | NPSH | PALE NO. | DIAMETRO DELLA VENTOLA | |||
| m3/h | L/s | (m) | n (r/min) | (%) | (m) | (millimetro) | |||||
| 1.5/B-AH | 15 | M. | M. | 12.6-28.8 | 3.5-8 | 6-68 | 1200-3800 | 40 | 2--4 | 5 | 152 |
| RU | RU | 10.8-25.2 | 3--7 | 7-52 | 1400-3400 | 30 | 3 | ||||
| 1/1.5B-AH | 15 | M. | M. | 16.2-34.2 | 4.5-9.5 | 25-92 | 1400-2200 | 20 | 2-5.5 | 5 | 330 |
| 2/1.5B-AH | 15 | M. | M. | 32.4-72 | 9--20 | 6-58 | 1200-3200 | 45 | 3.5-8 | 5 | 184 |
| RU | RU | 25.2-54 | 7--15 | 5,5--41 | 1000-2600 | 50 | 2.5-5 | 5 | 178 | ||
| 3/2C-AH | 30 | M. | M. | 39.6-86.4 | 11--24 | 12-64 | 1300-2700 | 55 | 4--6 | 5 | 214 |
| RU | RU | 36-75.6 | 10--21 | 13-46 | 1300-2300 | 60 | 2--4 | 5 | 213 | ||
| 3/2D-HH | 60 | M. | M. | 68.4-136.8 | 19-38 | 25-87 | 850-1400 | 47 | 3-7.5 | 5 | 457 |
| 4/3C-AH | 30 | M. | M. | 86.4-198 | 24-55 | 9-52 | 1000-2200 | 71 | 4--6 | 5 | 245 |
| RU | RU | 79.2-180 | 22-50 | 5-34.5 | 800-1800 | 59 | 3--5 | ||||
| 4/3E-HH | 120 | M. | M. | 126-252 | 35-70 | 12-97 | 600-1400 | 50 | 2--5 | 5 | 508 |
| 6/D-AH | 60 | M. | M. | 162-360 | 40-100 | 12-56 | 800-1550 | 65 | 5--8 | 5 | 365 |
| RU | RU | 144-324 | 40-90 | 12-45 | 800-1350 | 65 | 3--5 | 5 | 365 | ||
| 6/4S-HH | 560 | M. | M. | 324-720 | 90-200 | 30-118 | 600-1000 | 64 | 3-8 | 5 | 711 |
| 6S-HH | 560 | M. | M. | 468-1008 | 130-280 | 20-94 | 500-1000 | 65 | 4-12 | 5 | 711 |
| 8/6E-AH | 300 | M. | M. | 360-828 | 100-230 | 10-61 | 500-1140 | 72 | 2-9 | 5 | 510 |
| RU | RU | 324-720 | 90-200 | 7-49 | 400-1000 | 65 | 5-10 | 5 | 510 | ||
| 10/8E-M | 120 | M. | M. | 666-1440 | 185-400 | 14-60 | 600-1100 | 73 | 4-10 | 5 | 549 |
| 10/8ST-AH | 560 | M. | M. | 612-1368 | 170-380 | 11-61 | 400-850 | 71 | 4-10 | 5 | 686 |
| RU | RU | 540-1118 | 150-330 | 12-50 | 400-750 | 75 | 4-12 | ||||
| 12/10ST-AH | 560 | M. | M. | 936-1980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 5 | 762 |
| RU | RU | 720-1620 | 200-450 | 7-45 | 300-650 | 80 | 2.5-7.5 | ||||
| 14/12ST-AH | 560 | M. | M. | 1260-2772 | 350-770 | 13-63 | 300-600 | 77 | 3-8 | 5 | 965 |
| RU | RU | 1152-2520 | 320-700 | 13-44 | 300-500 | 79 | 3-10 | ||||
| 16/14TU-AH | 1200 | M. | M. | 1368-3060 | 380-850 | 11-63 | 250-550 | 79 | 4-10 | 5 | 1067 |
| 20/18TU-AH | 1200 | M. | M. | 2520-5400 | 700-1500 | 13-57 | 200-400 | 85 | 5-10 | 5 | 1370 |
Applicazione
Elaborazione di galleggiamento dei minerali
Preparazione di carbone elettrica della fabbrica
Lavaggio del carbone
Elaborazione media chimica
Trattamento efluente
Trattamento della ghiaia e della sabbia
