Casa
>
Prodotti
>
pompa centrifuga orizzontale
>
|
| Luogo di origine | Sichuan, Cina |
| Marca | horizontal-slurrypump.com |
| Certificazione | ISO9001 |
| Numero di modello | OEM |
| Documento | Brochure del prodotto PDF |

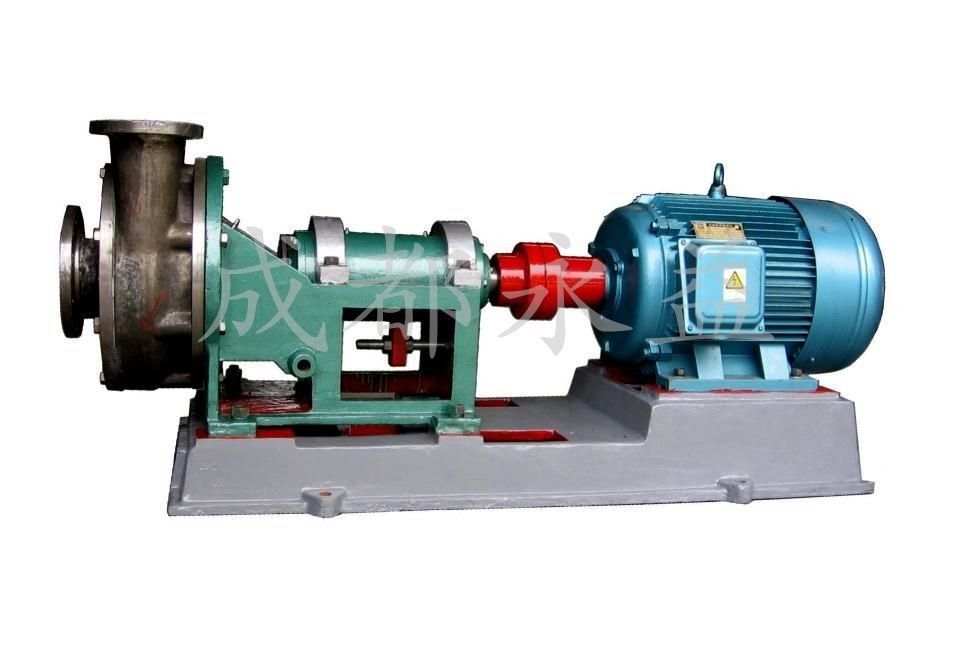

Temperatura elevata orizzontale elettrica della pompa centrifuga di acciaio inossidabile resistente
Descrizione di prodotto
1. Pompe centrifughe resistenti alla corrosione orizzontali, con il canale di flusso spazioso della ventola e la prestazione idraulica superiore.
2. lo schermo posteriore della ventola è fornito di lama posteriore, che può ridurre la perdita di media.
3. I tipi variabili di guarnizioni dell'asse (guarnizione meccanica compresa, guarnizione dinamica + guarnizione di imballaggio, guarnizione dinamica + guarnizione K tipa) sono adottati per soddisfare le richieste di sigillatura dell'asse del trasporto dei media variabili
Caratteristica della struttura
Spaccatura radiale, porta posteriore, pompa centrifuga della singola voluta di aspirazione della singola fase
Ventola: ventola aperta, ventola semiaperta, ventola di vortice e ventola chiusa.
La ventola chiusa è progettata come ventola di ampio-flusso secondo il principio di flusso multifase, che è utile al passaggio del medium solido senza ostruire
la ventola è progettata con le lame posteriori
le lame posteriori anteriori sono utilizzate per impedire il medium rifluire verso l'entrata di pompa
le lame sono utilizzate per ridurre la pressione assiale di perdita e per equilibrare la forza assiale
la ventola è montata sull'asse con una misura conica per l'assemblea e lo smontaggio facili
la ventola è fissata con il dado della ventola e la vite di chiusura
Applicazione
Acidi organici ed inorganici: acido nitrico, acido solforico, acido cloridrico ed acido fosforico.
Idrossido di sodio o carbonato di sodio, soluzione alcalina ecc.
Composti organici ed altri materie prime e prodotti corrosivi.
Parametro tecnico
|
modello |
Prestazione dell'acqua pulita |
||||||
|
flusso (m3/h) |
testa (m) |
velocità (r/min) |
massimo efficienza (%) |
NPSH (NPSHr) m. |
peso capo della pompa Chilogrammo |
componente dell'asse |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1,1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1,1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1,1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1,1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1,4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1,5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1,7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1,7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1,5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1,7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2,0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2,0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2,0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1,9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2,5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2,5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2,8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3,2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3,4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3,6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3,8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4,2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4,2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4,5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5,2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6,5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6,5 |
910 |
90 |
Specificazione di lavoro
Flusso: 8-1000m3/h
Testa: 15-120m
Giri la velocità:<1500rpm>
Pressione: 1.6MPa
Temperatura: - 50℃-130℃
Potere di Motoe: 5.5-315KW
Struttura
|
*1 |
Vite di chiusura |
*8 |
Camera vice della ventola |
15 |
Cappuccio sopportante anteriore |
22 |
Coppa dell'olio |
*29 |
Manica |
|
2 |
Guarnizione |
9 |
Giunto circolare |
*16 |
Cuscinetto anteriore |
23 |
Dado di adeguamento |
30 |
Anello con sigillo dell'acqua |
|
*3 |
Dado della ventola |
*10 |
Ventola vice |
17 |
Sopportare corpo |
24 |
Vite di adeguamento |
31 |
Riempitore |
|
4 |
Giunto circolare |
*11 |
Camera d'imballaggio |
18 |
Sopportare sostegno |
25 |
Sopportare il sostegno del corpo |
32 |
Giunto circolare |
|
*5 |
Ventola |
12 |
Giunto circolare |
*19 |
Cuscinetto posteriore |
*26 |
asse |
*33 |
chiavi |
|
*6 |
Corpo di pompa |
13 |
Ugello dell'acqua del risciacquo |
20 |
Copertura sopportante posteriore |
27 |
Copertura dello schermo |
|
|
|
7 |
Giunto circolare |
14 |
Piastra di supporto dell'acqua |
21 |
Chiave |
28 |
Ghiandola di imballaggio |
|
Immagine del prodotto
Procedura
Imballaggio e spedire
|
OEM |
Accettabile |
|
MOQ |
1 insieme |
|
Prezzo |
Negoziabile |
|
Porto |
Shanghai |
|
Pagamento |
T/T, L/C, Western Union |
|
Imballaggio |
Caso di legno dell'esportazione o come richiesta del cliente |
|
Termine di consegna |
40 giorni secondo la quantità di ordine |
|
Trasporto |
Dal mare, da aria, in treno |
