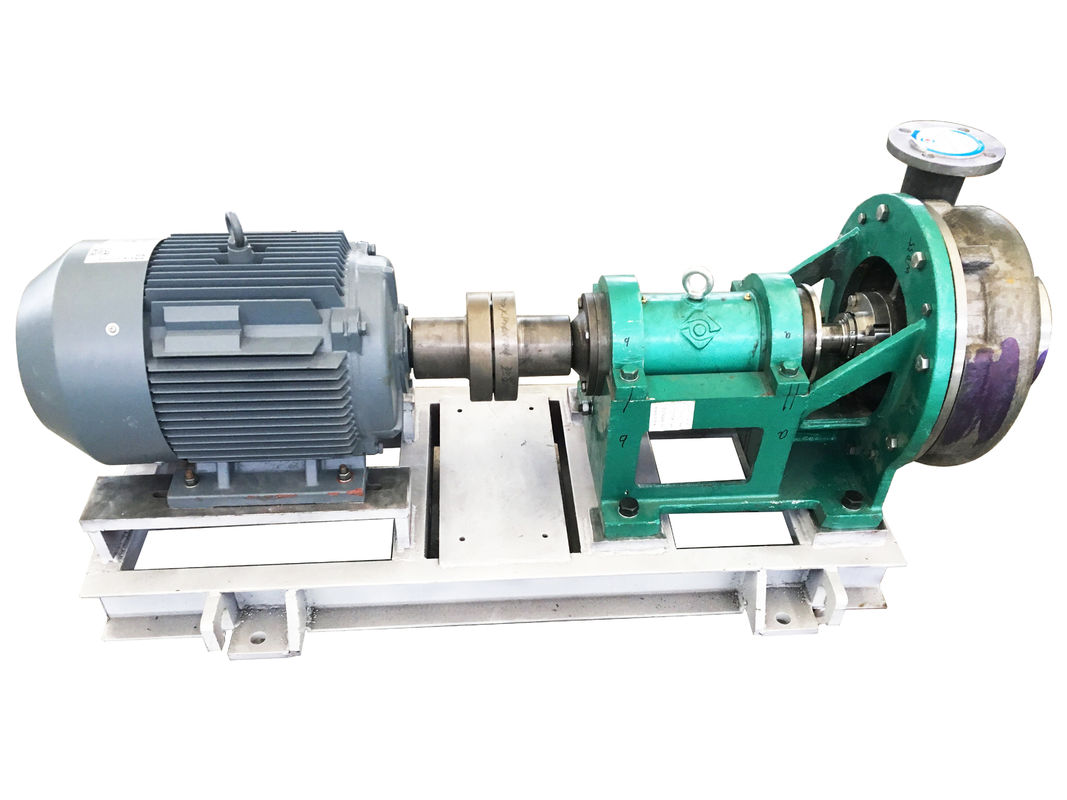

Caso orizzontale Electric Power di spaccatura di aspirazione della pompa centrifuga di grande capacità singolo
Descrizione di prodotto
le pompe di WD-serie sono pompe centrifughe resistenti alla corrosione orizzontali, con il canale di flusso spazioso della ventola e la prestazione idraulica superiore. Lo schermo posteriore della ventola è fornito di lama posteriore, che può ridurre la perdita di media. Per recuperare la prestazione della pompa quando le componenti del passaggio di flusso sono indossate ed il dispositivo di regolazione corroso e assiale è fornito per regolare lo spazio fra la ventola ed il corpo di pompa. I tipi variabili di guarnizioni dell'asse (guarnizione meccanica compresa, guarnizione dinamica + guarnizione di imballaggio, guarnizione dinamica + guarnizione K tipa) sono adottati per soddisfare le richieste di sigillatura dell'asse del trasporto dei media variabili
Struttura
| *1 | Vite di chiusura | *8 | Camera vice della ventola | 15 | Cappuccio sopportante anteriore | 22 | Coppa dell'olio | *29 | Manica |
| 2 | Guarnizione | 9 | Giunto circolare | *16 | Cuscinetto anteriore | 23 | Dado di adeguamento | 30 | Anello con sigillo dell'acqua |
| *3 | Dado della ventola | *10 | Ventola vice | 17 | Sopportare corpo | 24 | Vite di adeguamento | 31 | Riempitore |
| 4 | Giunto circolare | *11 | Camera d'imballaggio | 18 | Sopportare sostegno | 25 | Sopportare il sostegno del corpo | 32 | Giunto circolare |
| *5 | Ventola | 12 | Giunto circolare | *19 | Cuscinetto posteriore | *26 | asse | *33 | chiavi |
| *6 | Corpo di pompa | 13 | Ugello dell'acqua del risciacquo | 20 | Copertura sopportante posteriore | 27 | Copertura dello schermo | ||
| 7 | Giunto circolare | 14 | Piastra di supporto dell'acqua | 21 | Chiave | 28 | Ghiandola di imballaggio |
Manifestazione del prodotto
Gamma di specificazione
|
|
Modello: pompa centrifuga di WD-serie |
| Dimensione di scarico: 40mm~200mm | |
| Dimensione dell'entrata: 50mm~250mm | |
| Capacità: 8 ~ un ³ /h da 800 m. | |
| Testa: 10 ~ 90 m. | |
| Efficienza massima: 70% | |
| NPSH: 1.4m~4.5m | |
| Max Motor Power permissibile: 315 chilowatt | |
| Ventola | Max Particle Size permesso: 20 millimetri |
| Pale: 5/6 | Tipo della guarnizione: guarnizione meccanica/guarnizione dinamica/guarnizione di imballaggio |
| Tipo: a metà aperto chiuso | Peso della pompa: fino a 3000kg |
| Materiale: Metallo (secondo le condizioni di lavoro) | RPM: 1450 r/min |
Uso
1. Utilizzato nelle industrie differenti come industria chimica, industria di metallurgia, industria di elettricità, industria della carta, industria alimentare, industria farmaceutica e fibra sintetica.
2. Porti corrosivo & il medium liquido abrasivo che contengono i solidi soddisfa non non più di 35%
