pompa centrifuga orizzontale
>
|
| Luogo di origine | Sichuan, Cina |
| Marca | horizontal-slurrypump.com |
| Certificazione | ISO9001 |
| Numero di modello | OEM |
| Documento | Brochure del prodotto PDF |
L'auto di circolazione che innesca orizzontale di aspirazione di conclusione pompa la pompa chimica di trasferimento
Caratteristica principale
1) struttura semplice della pompa, installazione semplice e manutenzione conveniente.
2) la bobina di rame 100% è adottata affinchè il motore assicuri il tempo di impiego.
3) vasta gamma dell'applicazione, che può essere ampiamente usata in campi viventi, industriali, chimici ed altri.
4) il motore protetto contro le esplosioni può essere personalizzato per proteggere la vostra sicurezza.
Dettagli
Caratteristiche di funzionamento
|
Struttura |
Singola fase |
||
|
Testa |
10-90m |
||
|
Flusso |
8-800 m3/h |
||
|
Velocità |
980-2950 r/min |
||
|
Potere |
1.1-160 chilowatt |
||
|
Efficienza |
18%-85% |
||
|
NPSH |
1.4-4.5 m. |
||
|
Norma |
ISO9001 |
||
Struttura
| *1 | Vite di chiusura | *8 | Camera vice della ventola | 15 | Cappuccio sopportante anteriore | 22 | Coppa dell'olio | *29 | Manica |
| 2 | Guarnizione | 9 | Giunto circolare | *16 | Cuscinetto anteriore | 23 | Dado di adeguamento | 30 | Anello con sigillo dell'acqua |
| *3 | Dado della ventola | *10 | Ventola vice | 17 | Sopportare corpo | 24 | Vite di adeguamento | 31 | Riempitore |
| 4 | Giunto circolare | *11 | Camera d'imballaggio | 18 | Sopportare sostegno | 25 | Sopportare il sostegno del corpo | 32 | Giunto circolare |
| *5 | Ventola | 12 | Giunto circolare | *19 | Cuscinetto posteriore | *26 | asse | *33 | chiavi |
| *6 | Corpo di pompa | 13 | Ugello dell'acqua del risciacquo | 20 | Copertura sopportante posteriore | 27 | Copertura dello schermo | ||
| 7 | Giunto circolare | 14 | Piastra di supporto dell'acqua | 21 | Chiave | 28 | Ghiandola di imballaggio |

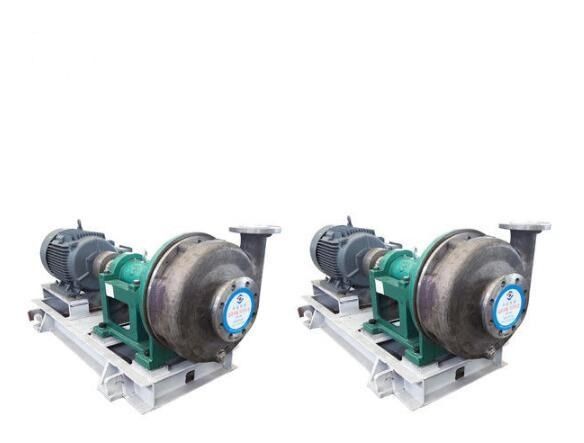

Immagine del prodotto
Strato tecnico di parametro
|
Modello |
Flusso (³ di m. /h) |
Testa (m) |
Velocità (r/min) |
Efficienza massima (%) |
NPSH (NPSHr) m. |
| 40WD-250 | 8-30 | 15-28 | 1450 | 39 | 1,5 |
| 40WD-310 | 8-30 | 23-38 | 1450 | 37 | 1,7 |
| 40WD-350 | 8-30 | 35-50 | 1450 | 35 | 1,7 |
| 50WD-250 | 30-50 | 15-28 | 1450 | 40 | 1,4 |
| 50WD-310 | 30-60 | 25-38 | 1450 | 45 | 1,5 |
| 50WD-350 | 30-60 | 35-50 | 1450 | 43 | 1,8 |
| 50WD-400 | 30-60 | 50-75 | 1450 | 35 | 1,8 |
| 65WD-250 | 50-80 | 15-28 | 1450 | 48 | 1,8 |
| 65WD-310 | 50-100 | 25-38 | 1450 | 50 | 2,2 |
| 65WD-350 | 50-100 | 35-50 | 1450 | 55 | 2,2 |
| 65WD-400 | 50-100 | 45-75 | 1450 | 53 | 2,7 |
| 65WD-450 | 50-100 | 70-90 | 1450 | 52 | 2,8 |
| 80WD-250 | 70-140 | 15-25 | 1450 | 61 | 2,5 |
| 80WD-310 | 70-140 | 25-38 | 1450 | 62 | 2,5 |
| 80WD-350 | 70-160 | 35-50 | 1450 | 63 | 2,8 |
| 80WD-400 | 70-160 | 50-70 | 1450 | 62 | 2,8 |
| 80WD-450 | 70-160 | 70-90 | 1450 | 60 | 2,8 |
| 100WD-310 | 100-220 | 20-35 | 1450 | 57 | 2,8 |
| 100WD-350 | 100-220 | 35-48 | 1450 | 60 | 2,8 |
| 100WD-400 | 100-220 | 40-65 | 1450 | 68 | 2,8 |
| 125WD-310 | 120-250 | 18-33 | 1450 | 62 | 3 |
| 125WD-350 | 120-290 | 35-48 | 1450 | 62 | 3 |
| 125WD-400 | 140-300 | 35-60 | 1450 | 65 | 3 |
| 150WD-310 | 200-400 | 18-33 | 1450 | 64 | 3,5 |
| 150WD-350 | 200-400 | 25-45 | 1450 | 65 | 3,5 |
| 150WD-400 | 200-400 | 40-55 | 1450 | 67 | 3,5 |
| 200WD-350 | 300-600 | 28-38 | 1450 | 67 | 4 |
| 200WD-430 | 300-650 | 50-64 | 1450 | 70 | 4 |
| 250WD-430 | 400-800 | 50-60 | 1450 | 70 | 4,5 |
